Гармонизированный код: 8431431000
Варианты наименований: жёсткий/гибкий пружинный центратор
Особенности

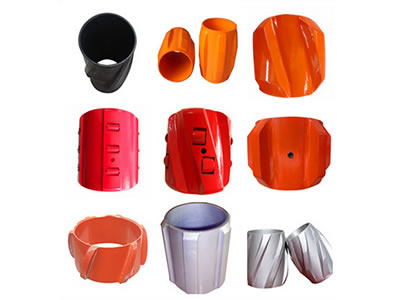

Центраторы производятся методом литья. Корпус изделий отличается простотой исполнения, высокой прочностью, лёгкостью и большой износостойкостью, что обуславливает их значительное преимущество перед пружинными аналогами. Они широко используются в качестве крепления и защитного элемента при подаче питающего кабеля вслед за рабочим инструментом погружного насоса вдоль стен скважин. Кроме того, данное оборудование предотвращает перекручивание и перегиб кабеля там, где рессорные центраторы не могут обеспечить достаточную прочность. Система может поворачиваться или свободно скользить вдоль кабеля, а также фиксироваться в любом месте с помощью трех или четырёх анкерных винтов, в зависимости от сложности тоннеля. Кроме того, конструкция изделий позволяет очищать поверхность кабеля от грязи при погружении, а циркуляционное обтекание, возникающее во время вращения, значительно увеличивает эффективность вытеснения грунта по объёму пласта. Таким образом, центратор предупреждает искривление ствола скважины, одновременно улучшая условия работы бура.
Инструкция
Модель центратора выбирается в точном соответствии с диаметром скважины, а монтаж осуществляется через определённые интервалы, исходя из конструкционных особенностей проекта.
1. Прямая установка.
2. Свободное перемещение между соединениями.
3. Фиксация при помощи крепёжного винта в любом удобном месте.
| Исполнение | Модели | Наружный диаметр (мм) | Внутренний диаметр (мм) | Длина корпуса (мм) |
| 4 - 1/2" × 6" | I, II, III | 145 | 116.5 | 200 |
| 5" × 6" | I, II, III | 145 | 129 | 200 |
| 1/2" × 8 - 1/2" | I, II, III | 205-210 | 142 | 200/300 |
| 6 - 5/8" × 8 - 1/2" | I, II, III | 205-210 | 171 | 200/300 |
| 7" × 8 - 1/2" | I, II, III | 205-210 | 181 | 200/300 |
| 7" × 9 - 1/2" | I, II, III | 225-235 | 181 | 200/300 |
| 7" × 9 - 5/8" | I, II, III | 225-235 | 181 | 200/300 |
| 9 - 5/8" × 12 - 1/4" | I, II, III | 300-305 | 248 | 200 |
| 13 - 3/8" × 17 - 1/2" | I, II, III | 430-435 | 346 | 200 |
| Спецификация | Модель | Наружный диаметр (мм) | Внутренний диаметр (мм) | Длина корпуса (мм) |
| 4 1/2"×6" | 4 | 160 | 116 | 450/575 |
| 4 1/2"×6 1/4" | 4 | 167 | 116 | 450/575 |
| 4 1/2"×7 7/8" | 4 | 210 | 116 | 450/575 |
| 4 1/2"×8 1/2" | 4 | 230 | 116 | 450/575 |
| 5"×6" | 4 | 160 | 128 | 450/540 |
| 5"×6 3/4" | 4 | 180 | 128 | 450/575 |
| 5"×7 7/8" | 4 | 210 | 128 | 450/575 |
| 5 1/2"×7 7/8" | 5 | 210 | 140 | 450/575 |
| 5 1/2"×8 1/2" | 5 | 216/245 | 140 | 450/575 |
| 5 1/2"×8 3/4" | 5 | 222/250 | 140 | 450/575 |
| 5 1/2"×9 7/8" | 5 | 251/264 | 140 | 450/575 |
| 51/2"×9 1/2" | 5 | 242/264 | 140 | 450/575 |
| 7"×8 1/2" | 6 | 216/230 | 179 | 450/575 |
| 7"×8 3/4" | 6 | 222/233 | 179 | 450/575 |
| 7"×9 1/2" | 6 | 242/264 | 179 | 450/575 |
| 7"×9 7/8" | 6 | 251/264 | 179 | 550/650 |
| 9 5/8"×12 1/4" | 8 | 346 | 245 | 550/650 |
| 9 5/8"×13 3/8" | 8 | 346/352 | 245 | 550/650 |
| 9 5/8"×12 13/16" | 8 | 378 | 245 | 550/650 |
| 10 3/4"×15 1/2" | 9 | 405 | 275 | 550/650 |
| 11 7/3"×15 3/7" | 9 | 374 | 275 | 550/650 |
| 13 3/8"×17 1/2" | 10 | 440/446 | 342 | 550/650 |
| 13 5/8"×17 1/2" | 11 | 440/466 | 342 | 550/650 |
| 20"×26" | 17 | 696 | 510 | 550/610/650 |
